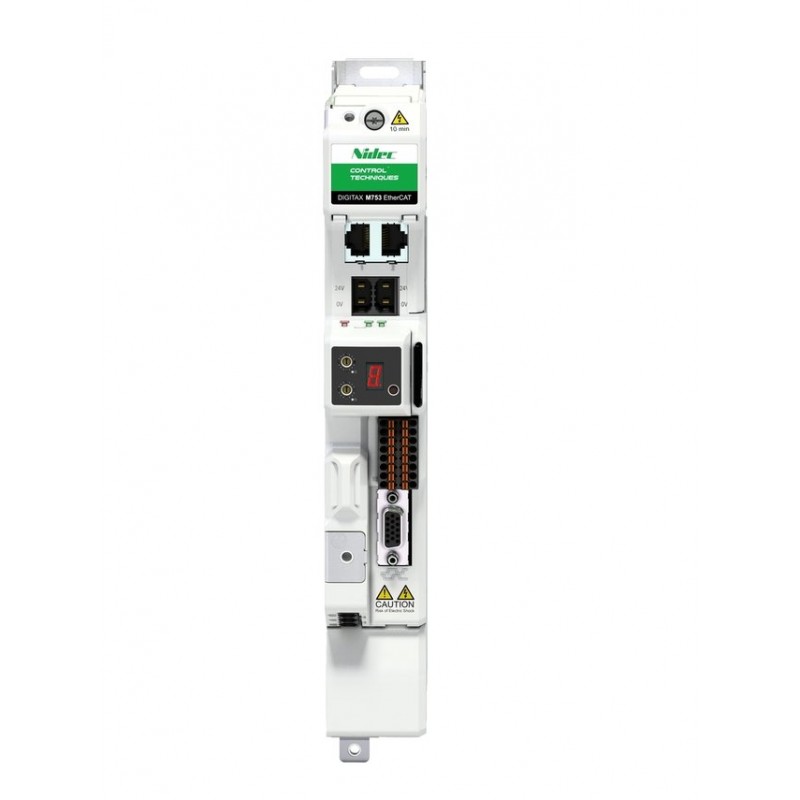

Digitax HD M753 EtherCAT

Performansı en üst düzeye çıkarın

• % 300 pik akım performansı darbeli aşırı yük
• Yüksek dinamik performans için optimize edilmiş kontrol döngüleri
  • 62.5 μs akım döngüsü
  • 250 μs konum ve hız döngüsü
• 16 kHz'e kadar anahtarlama frekansı (8 kHz'de varsayılan değerler belirtilmiştir)
• Quadrature, SinCos (mutlak dahil), SSI, BiSS, EnDat (EnDat 2.2 ile 4 Mb'a kadar) ve çözümleyiciler de dahil olmak üzere çok çeşitli geri bildirim teknolojilerini destekler
• Yüksek tork yoğunluğu, düşük ataletli Unimotor hd servo motorlarla maksimum performans paketi
• Dağıtılmış 1,5 eksenli hareket kontrolü için yerleşik Gelişmiş Hareket Kontrolörü
• 1 μs'den daha az titreşimli yüksek hızlı ağ senkronizasyonu

En küçük beden

• 40 mm sürücü genişliği ve seçenek braketi 22 mm ekleyerek yüksek rekabet gücü olan 62 mm sürüş genişliği sağlar
• Harici denetleyici ihtiyacını ortadan kaldırarak tam bağımsız kapasite için MCi210 Makine Kontrol modülü
• Doğrudan sürücü sıralarını istifleyerek kabin yüksekliğini azaltın. Patentli Ultraflow ™ teknolojisi ısıyı sürücünün arkasından dolabın dışına doğrudan dışarı atar (sürücü ısı yayılımı, standart olarak sürücünün üst kısmındaki deliklerden de elde edilebilir).
• Sadece 200 mm derinliğindeki dolaplara sığar

Kolay kurulum ve kurulum

• DIN rayı hizalama
• Kolay çok eksenli kurulum için kitler
• Hızlı kurulum için tek motor kablosu ve elektronik motor isim plakası
• Control Techniques'ten Unimotor hd servo motorlarla kusursuz motor sürücü eşleştirmesi
• Kolay erişim takılabilir konektörler
• Unidrive M Connect PC aracı ve SD kartlarla hızlı devreye alma

Esneklik

• EtherCAT üzerinden herhangi bir otomasyon ürünü ile çalışın- Dahili EtherCAT ile hareket kontrol cihazları, hareket PLC'leri ve Endüstriyel PC'ler ile çalışınSıralı topolojilerle kullanım için çift 100Mbps EtherCAT arayüzü- CoE posta kutusunu kullanarak döngüsel olmayan veri iletişimi

• Sürüş fonksiyonlarına tam erişim sayesinde elde edilen tüm uygulamalar için esneklik- EtherCAT (CoE) üzerinden CANopen aşağıdakileri içerir:
  • CIA-402 profili
  • Devirli senkronizasyon konum modu
  • Enterpolasyonlu konum modu
  • Hız modu
  • Profil tork modu
  • Tüm profil nesnelerine ve sürücü parametrelerine SDO erişimi

• Ağ arızası durumunda yedek bir bilgisayar aracı bağlantısı sağlayan isteğe bağlı bir RS485 adaptörü mevcuttur

Araçta güvenlik

• Makine güvenliği ile daha kısa duruş süresi- Entegre çift güvenli moment kapatma- SIL3 (Güvenlik Bütünlüğü Seviye 3) ve PLe'yi (Performans Seviyesi e) karşılar
